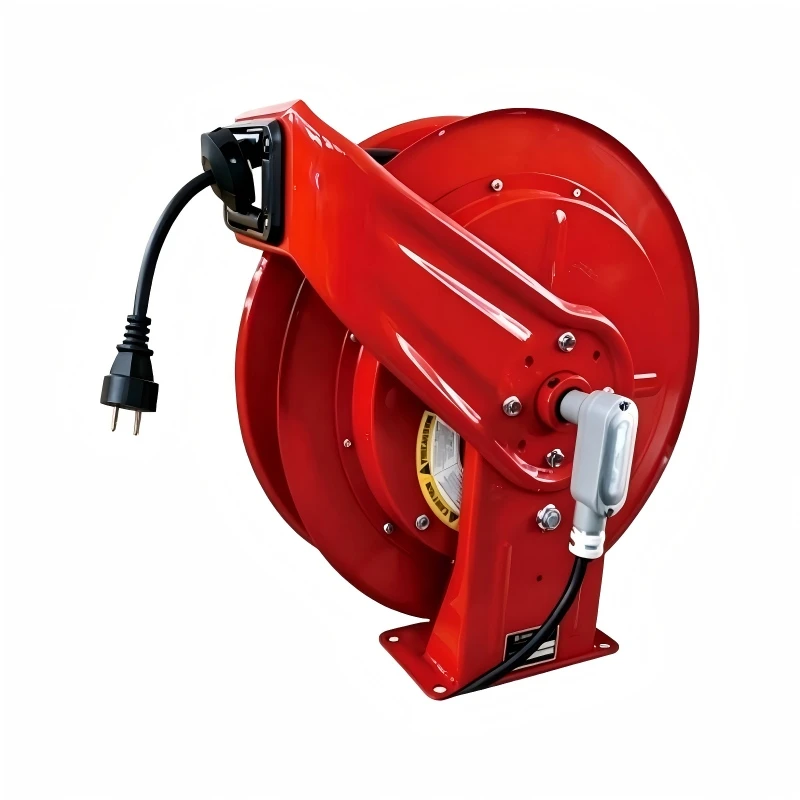

Dimensjonijiet tar-Rukkell tal-Cable skond il-Mudell
L-istruttura tar-rukkell hija disponibbli f'seba' daqsijiet numerati, b'differenzi dimensjonali bejn il-gruppi tal-mudelli. Mudelli 1–3 jużaw toqob ta 'immuntar tal-bażi ta' 8.7 mm, filwaqt li Mudelli 4–7 jużaw toqob ta 'immuntar ta' 13.1 mm. Id-dimensjonijiet hawn taħt jipprovdu l-kejl bażiku A–E għall-għażla ta 'konfigurazzjoni ta' rukkell adattata.
Mudelli 1–3 Dimensjonijiet (Toqob tal-immuntar tal-bażi: 8.7 mm)
| Nru. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| 1 | 283 | 283 | 203 | 64 | 190 |
| 2 | 333 | 333 | 462 | 203 | 364 |
| 3 | 248 | 340 | 544 | 0 | 245 |
Mudelli 4–6 Dimensjonijiet (Toqob tal-immuntar tal-bażi: 13.1 mm)
| Nru. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| 4 | 196 | 224 | 285 | 281 | 98 |
| 5 | 198 | 198 | 483 | 348 | 31 |
| 6 | 98 | 198 | 528 | 528 | 198 |
Dimensjonijiet tal-Mudell 7 (Toqob tal-immuntar tal-bażi: 13.1 mm)
| Nru. | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| 7 | 610 | 645 | 254 | 600 | 152 |

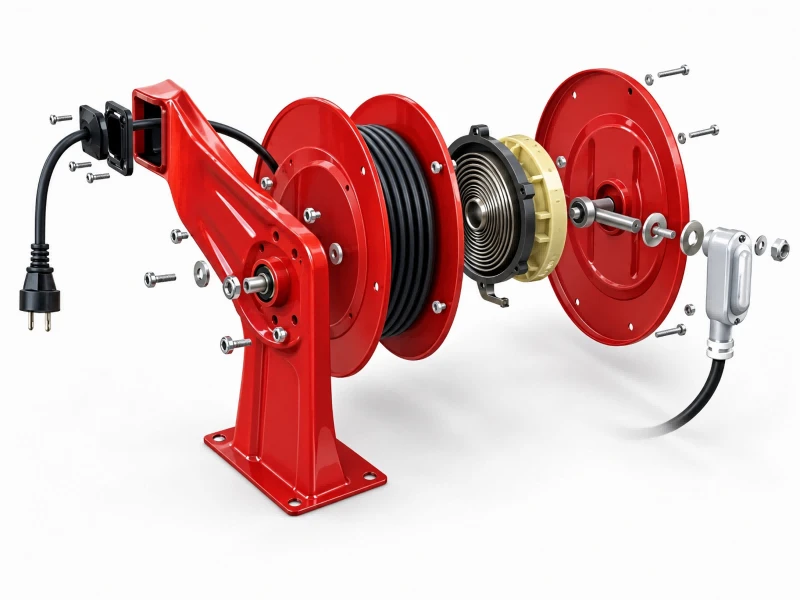

Kejbil u Konfigurazzjoni Elettrika
Il-firxa tal-Cable Reels takkomoda kostruzzjonijiet tal-kejbil differenti aktar milli konfigurazzjoni elettrika fissa waħda. L-ispeċifikazzjonijiet fornuti jinkludu għażliet ta '220 V, 380 V, 24 V u 400 V, filwaqt li l-klassifikazzjonijiet attwali jestendu fuq konfigurazzjonijiet differenti ta' kejbil u rukkell.
Arranġamenti tal-kejbil jinkludu:
L-għażliet tad-daqs tal-kejbil elenkati fit-tabella tal-ispeċifikazzjoni jinkludu konfigurazzjonijiet bħal 3×1.5, 3×2.5, 3×4, 3×6+1.5, 3×6+2, 5×10, 6×1 u 12×1.5 mm², kif ukoll id-daqsijiet speċifikati tal-kejbil tal-iwweldjar.
Tlesti Tabella tal-Ispeċifikazzjoni tal-Rukkell tal-Cable
It-tabella li ġejja tiġbor flimkien l-informazzjoni fornuta dwar il-kejbil, l-elettriku, id-dimensjoni u l-piż. Daxx jindika li l-parametru korrispondenti mhuwiex applikabbli għal dik il-konfigurazzjoni.
| Aċċessorji | Daqs tal-Kejbil (mm²) | Tul tal-Cable (m) | Vultaġġ (V) | Kurrent (A) | Piż bil-Cable (kg) | Piż mingħajr Cable (kg) | Daqs Nru. |
|---|---|---|---|---|---|---|---|
| Kejbil bil-plagg u sokit | 3×1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kejbil (l-ebda plug/socket) | 3×2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| Kejbil bil-plagg u sokit | 3×1.5 | 15 | 380 | 10 | 12 | 9 | 2 |
| Kejbil (l-ebda plug/socket) | 3×1.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| Kejbil (l-ebda plug/socket) | 3×2.5+1 | 12 | 380 | 16 | 12 | 9 | 2 |
| Kejbil tas-sinjal | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| Kejbil (l-ebda plug/socket) | 3×2.5+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| Kejbil (l-ebda plug/socket) | 3×4+1.5 | 15 | 380 | 20 | 20 | 16 | 3 |
| Kejbil (l-ebda plug/socket) | 3×2.5+1.5 | 21 | 380 | 27 | 27 | 19 | 4 |
| Kejbil (l-ebda plug/socket) | 3×6+1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| Kejbil (l-ebda plug/socket) | 3×4 | 15 | 380 | 30 | 27 | 19 | 4 |
| Kejbil (l-ebda plug/socket) | 3×6+2.4 | 15 | - | 26 | 26 | 19 | 4 |
| Kejbil (l-ebda plug/socket) | 12×1.5 | 15 | - | 29 | 26 | 19 | 4 |
| Cable tan-netwerk | - | 15 | - | - | 20 | 19 | 4 |
| Kejbil (l-ebda plug/socket) | 3×2.5+1.5 | 20 | 380 | 16 | 34 | 23 | 5 |
| Kejbil (l-ebda plug/socket) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| Kejbil (l-ebda plug/socket) | 3×6+1.5 | 30 | 380 | 30 | 36 | 23 | 5 |
| Kejbil (l-ebda plug/socket) | 3×6+2 | 30 | 380 | 30 | 36 | 23 | 5 |
| Cable tan-netwerk | - | 20 | - | - | 24 | 23 | 5 |
| Kejbil (l-ebda plug/socket) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| Kejbil (l-ebda plug/socket) | 5×10 | 30 | 380 | 60 | 60 | 64 | 670-472-667 |
| Kejbil tal-iwweldjar bit-torċa | 1×75 | 90 | 400 | 40 | - | 61 | - |
| Kejbil tal-magna tal-welding | 1×75 | 13 | - | 430 | 40 | - | 61 |
| Kejbil ċatt (rukkell biss) | 13 | -4 | - | - | - | 50 | 470-597-630 |
Għażla ta 'Tul, Daqs u Piż tal-Cable
Meta tagħżel konfigurazzjoni tar-rukkell, it-tul tal-kejbil u d-daqs tal-konduttur għandhom jiġu kkunsidrati flimkien mal-vultaġġ u l-kurrent meħtieġa. Il-firxa fornuta tinkludi konfigurazzjonijiet iqsar ta '9 m kif ukoll tulijiet tal-kejbil ta' 12 m, 15 m, 20 m, 21 m, 30 m, 70 m u 90 m.
Il-kostruzzjonijiet tal-kejbil elenkati jvarjaw ukoll b'mod sinifikanti, minn kejbils iżgħar multi-kondutturi għal konfigurazzjonijiet tal-kejbil tal-iwweldjar 5×10 mm² u 1×75 mm². Il-piż tar-rukkell jinbidel skont id-daqs tal-kejbil u tar-rukkell magħżul, għalhekk il-piż bil-kejbil għandu jiġi kkontrollat meta tippjana l-immaniġġjar jew l-installazzjoni.
Ipplaggja, Sokit u Għażliet Speċjali tal-Cable
L-ispeċifikazzjonijiet tal-Cable Reels jinkludu diversi għażliet ta' konnessjoni u ta' format tal-kejbil-. Xi konfigurazzjonijiet huma fornuti bi plagg u sokit, filwaqt li oħrajn huma elenkati mingħajr dawn il-komponenti. Din id-distinzjoni għandha tiġi kkonfermata meta tiġi ppreparata l-konfigurazzjoni tat-tagħmir.
Għażliet speċjalizzati fid-dejta fornita jinkludu:
Dawn l-għażliet jippermettu li l-ispeċifikazzjoni tar-rukkell tkun imqabbla mat-tip ta 'kejbil meħtieġ għat-tagħmir maħsub.

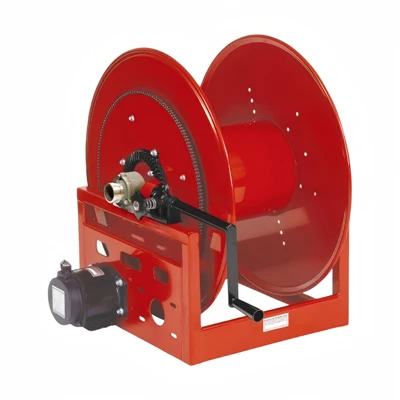

Rukkell tal-Kejbil Immexxi bil-Mutur-
Konfigurazzjoni mmexxija bil-mutur-hija wkoll disponibbli għall-applikazzjonijiet li jeħtieġu l-arranġament speċifikat misjuq bil-mutur-.
| Aċċessorji | Daqs tal-Kejbil (mm²) | Tul tal-Cable (m) | Vultaġġ (V) | Kurrent (A) | Piż bil-Cable (kg) | Piż mingħajr Cable (kg) | Daqs Nru. |
|---|---|---|---|---|---|---|---|
| Kejbil (l-ebda plug/socket) | 3×6+2.4 | 70 | 380 | 30 | 60 | 40 | S82-460-536 |
Din il-konfigurazzjoni tuża kejbil ta '3×6+2.4 mm², b'tul ta' kejbil elenkat ta '70 m, stmat għal 380 V u 30 A. L-ispeċifikazzjoni fornuta tagħti piż ta' 60 kg bil-kejbil u 40 kg mingħajr kejbil.
Immuntar u Installazzjoni Dimensjonijiet
Il-konfigurazzjoni tal-immuntar tal-Cable Reels tvarja skont in-numru tal-mudell. Mudelli 1–3 jużaw toqob tal-immuntar tal-bażi ta’ 8.7 mm, filwaqt li Mudelli 4–7 jużaw toqob tal-immuntar tal-bażi ta’ 13.1 mm.
Qabel l-installazzjoni, id-dimensjonijiet li ġejjin għandhom jiġu ċċekkjati mal-pożizzjoni tal-immuntar disponibbli:
Għal konfigurazzjonijiet akbar, id-differenza dimensjonali bejn il-gruppi tal-mudelli għandha titqies aktar milli tagħżel rukkell biss skont it-tul tal-kejbil.
Gwida tal-Għażla għal Konfigurazzjonijiet ta 'Cable Differenti
L-għażla tal-konfigurazzjoni xierqa tista 'tiġi organizzata madwar ir-rekwiżiti attwali tal-kejbil aktar milli n-numru tar-rukkell waħdu.
1. Ibda bit-Tip tal-Cable
Iddetermina jekk l-applikazzjoni teħtieġx kejbil standard, kejbil tas-sinjal, kejbil tan-netwerk, kejbil tal-iwweldjar jew rukkell fornut mingħajr kejbil.
2. Ikkonferma Daqs tal-Cable
Iċċekkja l-arranġament tal-konduttur meħtieġ u s-sezzjoni trasversali tal-kejbil -, bħal 3×1.5, 3×2.5, 3×6+1.5 jew id-daqsijiet tal-kejbil tal-iwweldjar elenkati.
3. Iċċekkja t-Tul tal-Cable
Qabbel it-tul tax-xogħol meħtieġ mal-konfigurazzjonijiet disponibbli ta '9–90 m murija fid-dejta tal-ispeċifikazzjoni.
4. Ivverifika l-Parametri elettriċi
Ikkonferma l-vultaġġ u l-kurrent elenkati għall-konfigurazzjoni magħżula qabel ma tiffinalizza l-mudell.
5. Qabbel id-Dimensjonijiet tar-Rukkell
Uża t-tabelli dimensjonali A–E biex tivverifika jekk ir-rukkell magħżul jaqbilx mal-ispazju ta' installazzjoni ppjanat.
6. Iċċekkja l-Immuntar u l-Piż
Ikkonferma d-dijametru tat-toqba tal-immuntar applikabbli-u ikkunsidra l-piż tal-kejbil-mgħammar meta tippjana l-installazzjoni u l-immaniġġjar.
Għaliex Din il-Medda tar-Rukkell tal-Cable Tipprovdi Għażliet ta 'Konfigurazzjoni Multipli
Il-firxa tar-Rukkelli tal-Cable tkopri sett wiesa 'ta' kombinazzjonijiet ta 'kejbil u rukkell, li tagħmel l-għażla tal-mudell primarjament kwistjoni ta' tqabbil tal-parametri tekniċi fornuti mal-installazzjoni meħtieġa.
Daqsijiet tar-Rukkell multipli
Seba' konfigurazzjonijiet tal-mudell numerati jipprovdu dimensjonijiet A–E differenti.
Tulijiet tal-Cable differenti
L-għażliet ivarjaw minn konfigurazzjonijiet tal-kejbil qosra għal kejbil tal-iwweldjar ta '90 m.
Diversi Klassazzjonijiet Elettriku
Id-dejta fornuta tinkludi konfigurazzjonijiet ta' 24 V, 220 V, 380 V u 400 V.
Klassifikazzjonijiet kurrenti differenti
Konfigurazzjonijiet elenkati jkopru diversi livelli kurrenti, inkluż sa 60 A fit-tabella standard fornuta.
Tipi ta' Cable Speċjali
Is-sinjal, in-netwerk, l-iwweldjar u l-konfigurazzjonijiet tal-kejbil ċatt huma inklużi.
Għażla-Mmexxija bil-Mutur
Konfigurazzjoni separata mmexxija bil-mutur-hija disponibbli b'kejbil ta' 70 m.
Mistoqsijiet Frekwenti
Liema tulijiet tal-kejbil huma disponibbli?
L-ispeċifikazzjonijiet fornuti jinkludu tulijiet tal-kejbil minn 9 m sa 90 m, skont it-tip tal-kejbil u l-konfigurazzjoni tal-mudell.
Liema għażliet ta 'vultaġġ huma elenkati?
It-tabella ta 'speċifikazzjoni tinkludi konfigurazzjonijiet ta' 24 V, 220 V, 380 V u 400 V. Xi konfigurazzjonijiet tal-kejbil m'għandhomx valur ta 'vultaġġ elenkat.
Il-mudelli kollha huma fornuti bi plagg u sokit?
Le Xi konfigurazzjonijiet huma elenkati bħala kejbil bi plug & socket, filwaqt li oħrajn huma elenkati speċifikament bħala kejbil mingħajr plug/socket.
X'daqsijiet ta' toqba ta' mmuntar-jintużaw?
Mudelli 1–3 jużaw toqob tal-immuntar tal-bażi ta’ 8.7 mm, filwaqt li Mudelli 4–7 jużaw toqob tal-immuntar tal-bażi ta’ 13.1 mm.
Il-konfigurazzjonijiet tal-kejbil tas-sinjal u tan-netwerk huma disponibbli?
Iva. L-ispeċifikazzjonijiet fornuti jinkludu konfigurazzjoni ta 'kejbil tas-sinjal ta' 6 × 1 mm² u konfigurazzjonijiet ta 'kejbil tan-netwerk b'tul ta' 15 m u 20 m.
L-għażliet tal-kejbil tal-iwweldjar huma disponibbli?
Iva. It-tabella tal-ispeċifikazzjoni tinkludi kejbil tal-iwweldjar b'torċ u kejbil tal-magna tal-iwweldjar, it-tnejn ibbażati fuq il-konfigurazzjoni tal-kejbil elenkata 1 × 75 mm².
Verżjoni bil-mutur-disponibbli?
Iva. L-ispeċifikazzjoni mmexxija bil-mutur ipprovduta tuża kejbil ta '3×6+2.4 mm², tul ta' kejbil ta '70 m, 380 V, 30 A, b'piż elenkat ta' 60 kg bil-kejbil.
